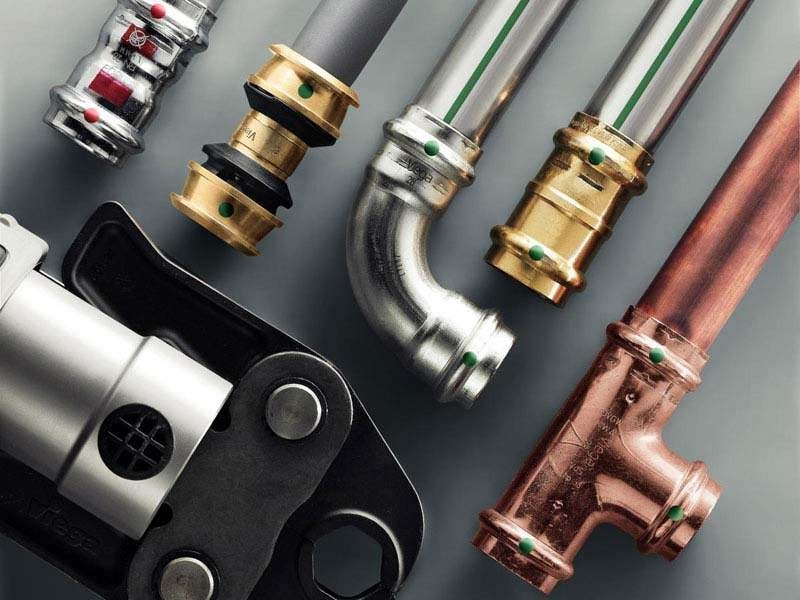

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 1

Что первое приходит в голову, когда речь заходит о выборе труб для систем отопления и водоснабжения? Обычно застройщик думает о трубах из полипропилена, сшитого полиэтилена или металлопластика. Почему? Они широко распространены на строительном рынке, хорошо себя зарекомендовали, а монтажники любят с ними работать. А что вы скажете о металлических трубах? Перед глазами сразу возникает картинка времён СССР – чугунные батареи подключены к небрежно покрашенным стальным трубам через резьбовые фитинги, уплотнённые льном. Но прогресс не стоит на месте. Сегодня ведущие производители отопительного и инженерного оборудования предлагают вам современную альтернативу. Это — металлические трубопроводы из меди, а также оцинкованной и нержавеющей стали. Рассмотрим их преимущества и способ прессового соединения на примере продуктов компании Viega.

Содержание:

  • Особенности металлических труб и пресс-фитингов для систем отопления и водоснабжения
  • Преимущества пресс-соединений в системах отопления и водоснабжения
  • Пошаговый монтаж металлических труб с применением пресс-технологии Viega

Система отопления и водоснабжения на основе металлических труб и пресс-фитингов

Представим ситуацию. Владелец городской квартиры или загородной недвижимости хочет заменить старые трубы или смонтировать систему отопления и водоснабжения с нуля. Какими требованиями он станет руководствоваться при выборе труб? Скорее всего будет составлен такой список:

  • Трубопроводы должны быть долговечными.
  • Соединения не должны протекать и требовать периодического обслуживания.
  • Система, если планируется открытая прокладка трасс, должна красиво выглядеть.
  • Трубы должны обладать коррозионной стойкостью, выдерживать высокое давление и температуру.
  • Трубопроводы должны быть сделаны из экологических чистых материалов.

При этом заказчик хочет сэкономить и получить максимальный результат за разумные деньги. Один из рациональных вариантов — современные металлические трубы, предназначенные для монтажа систем отопления и водоснабжения. Рассмотрим технические характеристики оцинкованных труб, труб из нержавеющей стали, медных трубопроводов, а также пресс-фитингов Viega.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 2

Оцинкованные трубы и пресс-фитинги изготовлены из гальванизированной стали. Слой цинка толщиной от 8 до 15 мкм, в зависимости от системы, нанесён только снаружи трубопровода, или и снаружи, и изнутри. На выбор предлагаются трубы и пресс-фитинги следующих диаметров:

  • 12 мм;
  • 15 мм;
  • 18 мм;
  • 22 мм;
  • 28 мм;
  • 35 мм;
  • 42 мм;
  • 54 мм;
  • 64 мм;
  • 76,1 мм;
  • 88,9 мм;
  • 108 мм.

Важно! Оцинкованные трубы применяются для монтажа систем отопления и кондиционирования. Нельзя использовать оцинкованные трубопроводы для системы питьевого водоснабжения.

Трубы из меди и нержавеющей стали предназначены для систем отопления и водоснабжения. Диаметры пресс-фитингов и труб из нержавеющей стали варьируются от 15 до 108 мм, а медных — от 12 до 108 мм.

Пресс-фитинг состоит из корпуса, стопорного кольца, разделительного кольца и профильного уплотнительного кольца из EPDM материала — этиленпропиленового-диенового каучука.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 3

Важно! Разделительное кольцо предотвращает повреждение уплотнительного кольца, когда монтажник вставляет металлическую трубу в фитинг. При опрессовке узла, стопорное кольцо своими зубцами обжимает и надёжно фиксирует фитинг на трубе. Причём, опрессовка синхронно происходит с двух сторон — до и после уплотнительного кольца. Это гарантирует герметичность соединения, а труба, при последующих манипуляциях монтажника, не сместится относительно фитинга.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 4

В ассортименте компании Viega есть всё для монтажа системы отопления и водоснабжения из медных, оцинкованных и нержавеющих труб и пресс-фитингов:

  • отводы;
  • тройники;
  • переходники;
  • угольники и т.д.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 5

По-особенному стильно выглядит система отопления или водоснабжения смонтированная из медных трубопроводов или труб из нержавеющей стали.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 6

Трубы прокладываются открытым способом, и металлическая система становится дизайнерским элементом интерьера.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 7

Важно! Металлические трубопроводы и пресс-фитинги выдерживают максимальное рабочее давление до 1,6 МПа и температуру до 110 градусов Цельсия. Срок эксплуатации труб и пресс-фитингов Viega более 50 лет.

Недостатки «горячего» монтажа металлических труб

Теперь взглянем на металлические трубы глазами монтажника. Как он рассуждает? Монтажник хочет сделать работу быстро, чтобы перейти на следующий объект, но, при этом, быть уверенным в том, что клиент не предъявит ему претензии из-за протекающей системы.

Предположим, что владелец коттеджа хочет обвязать котельную медными трубами.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 8

Подключить батареи отопления оставив трубы на виду.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 9

Или сделать металлические трубы элементом дизайна в ванной комнате. Ведь такая система отопления и водоснабжения произведёт вау-эффект.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 10

Допустим, выбран способ соединения труб — пайка мягким припоем. Работа разбивается на ряд последовательных шагов:

  • С помощью роликового трубореза от медной трубы отрезается кусок нужной длины.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 11

  • С торца трубы, изнутри и снаружи, гратоснимателем снимаются заусенцы.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 12

  • Труба обезжиривается

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 13

  • На трубу наносится флюс.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 14

  • Производится пайка с помощью горелки.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 15

  • После того, как припой застыл, узел очищается от остатков припоя и флюса. Получается надёжное и долговечное соединение. Но, у этого способа есть недостатки:
  • Монтажник должен обладать высокой квалификацией.
  • На пайку уходит много времени.
  • Требуется открытый источник пламени.
  • Повышается трудоёмкость работ.
  • Сложность монтажа в стеснённых условиях.

Если монтажник не обладает высокой квалификацией, он может легко перегреть соединение. Медь почернеет. Это негативно скажется на эстетике системы.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 16

Вышеназванные недостатки относятся и к способу соединения металлических труб с помощью сварки. Проблема усугубляется, если в доме сделана чистовая отделка или ведётся ремонт в меблированном помещении. Кроме этого, по противопожарным нормам не везде допускается ведение сварочных работ и использование ацетиленовых горелок. Например, в деревянных домах, при реконструкции старого жилого фонда и т.д.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 17

Преимущества пресс-соединения металлических труб по технологии Viega

Есть ли способ упростить и ускорить монтаж систем отопления и водоснабжения при неизменно высоком качестве? Ответ предлагают инженеры Viega. Немецкая компания первой разработала новаторский метод соединения труб без сварки, пайки и применения компрессионных резьбовых фитингов. Суть способа — использование специального гидравлического инструмента с набором оснастки.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 18

В набор входят:

  • Пресс-пистолет, который работает от аккумулятора и от электрической сети.
  • Пресс-клещи, диаметром 1/2'', 3/4'' и 1''.
  • Пресс-кольца, диаметром 1-1/4'', 1-1/2'' и 2''.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 19

Чтобы наглядно продемонстрировать преимущества пресс-монтаж металлических труб, покажем вам пошаговый процесс:

1. Отмерьте на трубе необходимую вам длину заготовки.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 20

2. Возьмите роликовый труборез и отрежьте заготовку.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 21

3. Зачистите торец трубы от заусенцев с внутренней и внешней стороны гратоснимателем.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 22

4. Вставьте конец трубы в пресс-фитинг и отметьте маркером глубину её захода.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 23

Важно! Так, при опрессовке узла, вы визуально проконтролируете, что труба вставлена в фитинг на необходимую глубину.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 24

5. Установите фитинг с трубой в пресс-клещи и нажмите на курок пресс-пистолета. Инструмент «сам» опрессует узел с усилием 32 кН.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 25

6. Разожмите клещи и извлеките трубу с фитингом.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 26

Вы получили неразъёмное и прочное соединение.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 27

Ключевые преимущества пресс-соединения металлических труб для монтажника и заказчика:

  • Высокая скорость монтажа.
  • Простота работы.
  • Минимизация влияния человеческого фактора.
  • Нет открытого источника огня, не нужны сварочные работы.
  • Гарантированная надёжность системы, т.к. работа по опрессовке производится в автоматическом режиме.
  • Возможность работы в стеснённых условиях.
  • Возможность пред-монтажа, т.е. система отопления или водоснабжения сначала «начерно» собирается, проверяется правильность построения узлов и только потом фитинги опрессовываются.

Важно! Работать с пресс-пистолетом может даже неподготовленный человек, потратив на обучение 15-20 минут.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 28

Подведение итогов

Используя пресс-систему и металлические трубы Viega, вы получаете надёжную и красивую систему отопления или водоснабжения с долгим сроком службы. Трубы и фитинги имеют низкое температурное расширение и устойчивы к высоким температурам. Если вы хотите провести монтаж самостоятельно, можно не покупать пресс-пистолет, а взять его в аренду и, за один день, отпрессовать предварительно собранную систему отопления и водоснабжения.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж - фото 29

Отметим, что весь ассортимент продукции Viega представлен в складской программе компании ХОГАРТ. Наши менеджеры проконсультируют вас и подберут оптимальный вариант медных, оцинкованных и нержавеющих труб и пресс-фитингов.
