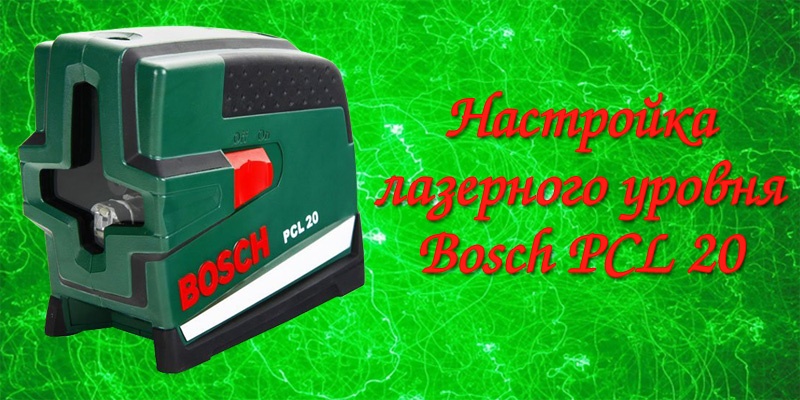

Настройка лазерного уровня Bosch PCL 20 - фото 1Лазерный уровень — инструмент капризный, грубого отношения к себе не терпит. Чуть что, расстраивается и начинает бессовестно врать. В большинстве случаев ситуация поправима, для этого нужно лишь настроить прибор. Кстати, необязательно уровень будет выдавать неверные показания только после падения. Новые, только что «вытянутые из коробки» уровни также нередко страдают вышеописанным недугом.

Сегодня рассмотрим процесс разборки лазерного уровня Bosch PCL 20 и необходимые действия по приведению его точности в порядок. На просторах рунете есть информация, что эта модель относится к одноразовым — после падения его можно выкидывать. Это не так. Как и практически все лазерные уровни, он поддается юстировке. Другое дело, как и многие модели от Bosch он имеет ряд препятствий, затрудняющих этот процесс.

Чтобы оценить масштаб проблемы следует провести проверку. Как это сделать быстро и просто я уже описывал в предыдущей статье http://www.mastergrad.com/blogs/post/12565/ Кто не хочет переходить по ссылке кракто опишу порядок манипуляций:

1) ставим уровень на расстояние 5 метров от стены, на которую проецируется луч;

2) включаем аппарат, поворачиваем его влево (или право, не важно), в середине линии его окончания ставим риску;Настройка лазерного уровня Bosch PCL 20 - фото 23) теперь поворачиваем его вправо, смотрим разницу между текущим положением хвоста линии и поставленной отметкой. Это и будет наша погрешность по горизонтали;Настройка лазерного уровня Bosch PCL 20 - фото 34) вешаем отвес, включаем вертикаль, смотрим как подсвечивается нитка отвеса. В идеале она должна быть по всей длине равномерно подсвеченной. Поскольку лазеры Bosch PCL 20 особой мощностью не выделяются лучше всего проводить проверку вертикали в помещении со слабым освещением. Настройка лазерного уровня Bosch PCL 20 - фото 4По описанной методике проверим наш экземпляр.Настройка лазерного уровня Bosch PCL 20 - фото 5Настройка лазерного уровня Bosch PCL 20 - фото 6С вертикалью все в полном порядке, а вот горизонталь огорчает: 3,5мм на 5 метров. Поэтому для получения точных измерений уровень нужно калибровать.

Перво-наперво его требуется разобрать. С этой целью необходимо выкрутить 5 винтов, до которых можно добраться с правой стороны корпуса. В этом нам поможет крестовая отвертка. Настройка лазерного уровня Bosch PCL 20 - фото 7Настройка лазерного уровня Bosch PCL 20 - фото 8После чего вынимаем крышку батарейного отсека и вынимаем элементы питания. Здесь нас поджидает первое неприятное открытие — для проверки результата наших манипуляций по настройке корпус предварительно надо собирать, чтобы батарейки не вываливались.Настройка лазерного уровня Bosch PCL 20 - фото 9Плата с маятниковой конструкцией плотно закреплена в левой части корпуса, поэтому ее нужно придержать, а левую тянуть в сторону. Настройка лазерного уровня Bosch PCL 20 - фото 10Вот так изнутри выглядит Bosch PCL 20.Настройка лазерного уровня Bosch PCL 20 - фото 11Вынимаем, чтобы не мешались: элемент с резьбовым отверстием, блокиратор, передную вставку и защитное стекло с резиновой прокладкой.Настройка лазерного уровня Bosch PCL 20 - фото 12Настройка лазерного уровня Bosch PCL 20 - фото 13Несмотря на положение светодиодов верхний лазер проецирует вертикаль, нижний — горизонталь.Настройка лазерного уровня Bosch PCL 20 - фото 14На этом этапе мы во второй раз сталкиваемся с препятствием, затрудняющим настройку этого агрегата: винты крепления диодов, при помощи которых и осуществляется настройка точности, находятся с другой стороны маятниковой конструкции. Поэтому чтобы до них добраться необходимо вытянуть плату управления из паза.Настройка лазерного уровня Bosch PCL 20 - фото 15Таким образом, верхний винт отвечает за настройку вертикали (НВ), нижний винт — за настройку горизонтали (НГ).Настройка лазерного уровня Bosch PCL 20 - фото 16Инструментом для проведения юстировки выступает либо шестигранник, либо отвертка с насадкой соответствующей формы и размера. Сакральных знаний тоже иметь никаких не надо: крутим винт по часовой стрелке — правая сторона горизонтали взмывает ввысь, левая опускается; вращаем данный элемент против часовой стрелки — получаем обратную ситуацию. Аналогичны действия и их последствия для диода, генерирующего лазерный поток в вертикальном направлении.Настройка лазерного уровня Bosch PCL 20 - фото 17Настройка лазерного уровня Bosch PCL 20 - фото 18Настройка лазерного уровня Bosch PCL 20 - фото 19Настройка лазерного уровня Bosch PCL 20 - фото 20Настройка лазерного уровня Bosch PCL 20 - фото 21Настройка лазерного уровня Bosch PCL 20 - фото 22Настройка лазерного уровня Bosch PCL 20 - фото 23Настройка лазерного уровня Bosch PCL 20 - фото 24Настройка лазерного уровня Bosch PCL 20 - фото 25Настройка лазерного уровня Bosch PCL 20 - фото 26Настройка лазерного уровня Bosch PCL 20 - фото 27Настройка лазерного уровня Bosch PCL 20 - фото 28Резюмирую: настроить модель лазерного уровня Bosch PLC 20 вполне по силам самостоятельно. Положение светодиода регулируется только одним винтом и если бы не утомительный процесс разборки-сборки, то настройка была бы элементарна и приятна в проведении.
