Ситуация такая. Есть система брейн-ринга. НУ тоесть. Кнопка и лампочка. В двух экземплярах. НУжно сделать так что бы при нажатии одной из кнопок вторая переставала работать. И наоборот. Кто нибудь знаеь какое устройство для этих целей можно использовать???
Если допустима установка еще одной кнопки, типа где-то в стороне для разблокировки, то ничего сложного нет - берете схему реверсивного пускателя с электрической блокировкой, но только на обычных реле. Если на китайских спаять то ваще( )по величине мелкая будет. Правда надо будет 4 релюшки из-за малого количества контактов А схем пускателя в инете навалом. Если что можно и нарисовать
ПPOPAБ написал :
Проходной выключатель или такую релюшку
не проходит, надо так чтобы при нажатии одной кнопки вторая блокировалась. А у проходного - все равно будет работать.
avmal написал :
Два реле будет достаточно, учитывая, что реле с двум-четырьмя переключающими группами
Все правильно, я же не зря уточнил про китайцев небольших. Там одна группа контактов. А если использовать типа РП21 - то правильно, достаточно 2-х реле.
Ким написал :
если использовать типа РП21 - то правильно, достаточно 2-х реле.
Всю схему, если использовать розетку тип 2 на Дин-рейку, можно разместить и смонтировать в боксике на 4-6 модулей. Ширина одной розетки 004 для РП-21, если не ошибаюсь, порядка 40мм, а 003 и того меньше.
ПPOPAБ написал :
Две кнопки с фиксатором и контактами НЗ и НО, без релюшек..
Это уже зависит от функционального назначения этой "нажималки", но чем больше контактных групп прицепляешь к механизму кнопки, тем большая сила нажатия требуется, не говоря уже о том, что в механизме с фиксацией присутствуют ещё и другие "тормоза".
ПPOPAБ написал :
Сорри, не "догнал" насчет "брейн-ринга".
Игра такая ))) ну тоест мне жтим устройством не надо пускать реакторы или чет такое. Просто что бы лампочка загорелаась, звонок сработал и вторая кнопка выключилась на время нажатия первой )))
Блин у меня (Кроме автокада) рисовалки не работают. Даже "пайнт"..
2 Ким с двумя лампочками. От каждой релюшки своя. Боюсь схема доступна только электрику..
ПPOPAБ написал :
Боюсь схема доступна только электрику..
Лучше, если это будет монтажник.

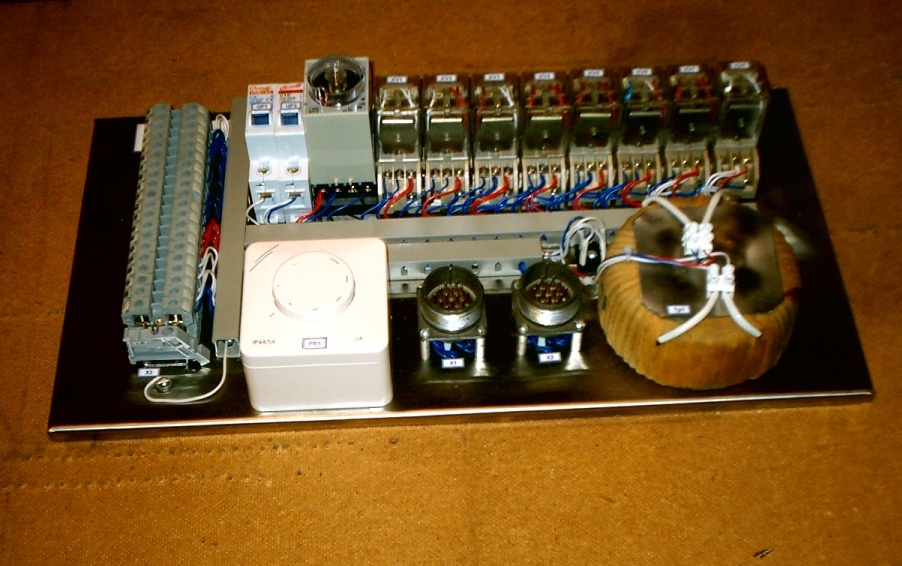

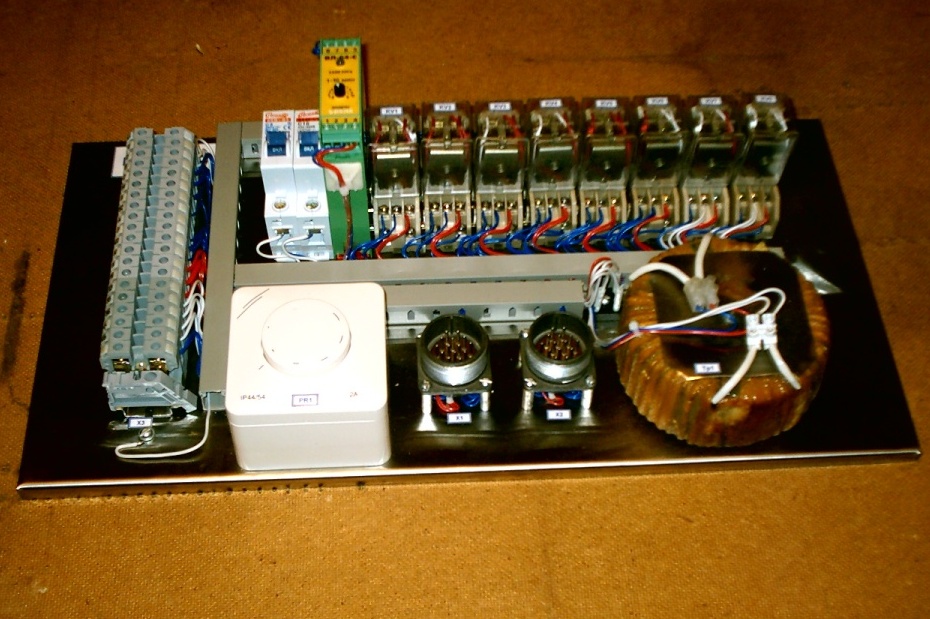

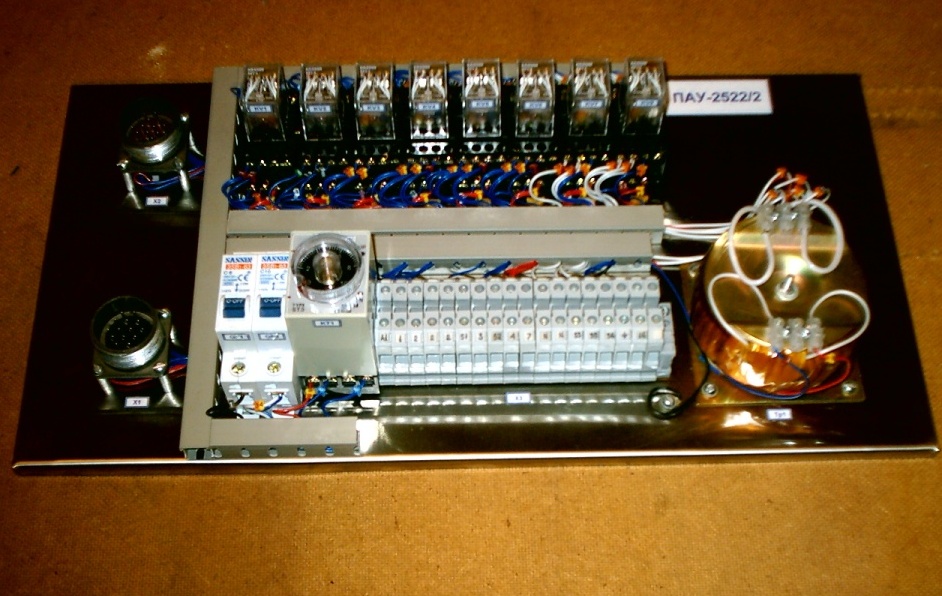

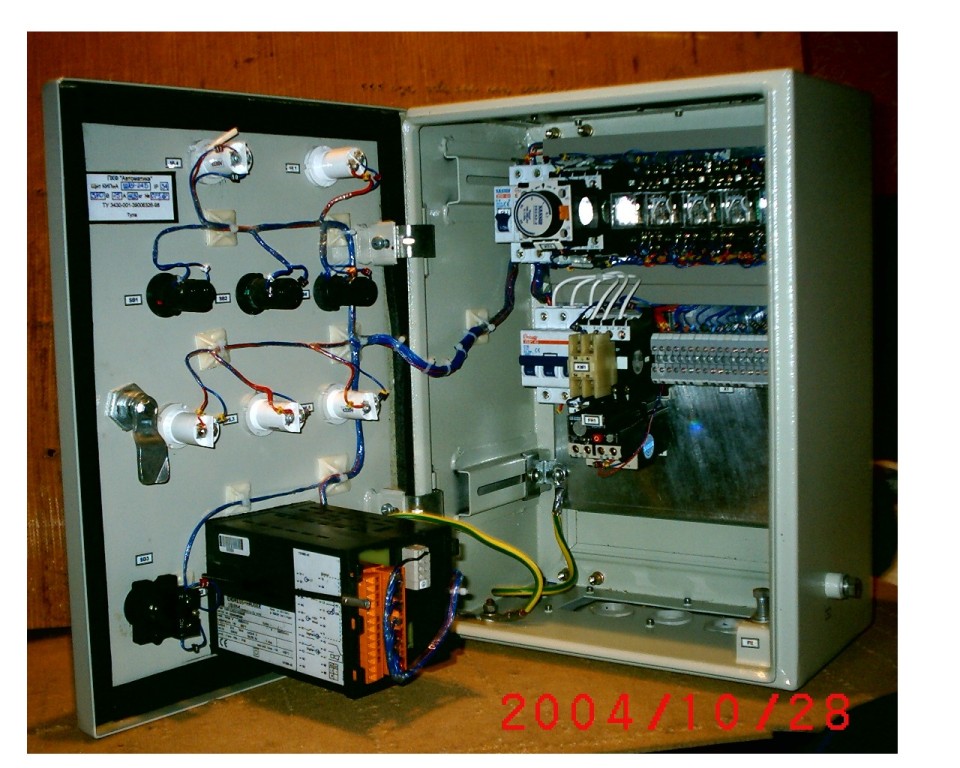

P.S. Что-то ностальгия замучила, как про эти реле заговорили. Разрабатывал и изготавливал в одно время автоматику для одной из наших развивающихся отраслей, так эти реле коробками стояли, чтобы под каждый заказ не затариваться ...
Levit написал :
Был бы благодарен если бы схему упростили до символического обозначения + надпись модели устройства.
А уже проще некуда. Остается только обозначения расписать и все:
S1 - кнопка с норм. закр. контактом - кнопка отключения ламп(-ы)
S2 - кнопка с норм.откр. контактом - кнопка 1-го игрока
S3 - кнопка с норм.откр. контактом - кнопка 2-го игрока
КМ1 и КМ2 - катушки реле, типа РП21 или им подобным, с не менее чем 2-мя парами перекедных контактов
Все остальные обозначения - контакты соответствующих реле.
Вы не на номера смотрите а на их состояние. Нумерация может быть разная, а вот состояние - только такое. Еще на всякий случай - схема рисуется в состоянии - "напряжение снято"
Что касается КМ1 и КМ2
Ким написал :
КМ1 и КМ2 - катушки реле, типа РП21 или им подобным, с не менее чем 2-мя парами перекедных контактов
Ким написал :
Вы не на номера смотрите а на их состояние. Нумерация может быть разная, а вот состояние - только такое.
Levit написал :
Мне просто в обозначениях разобраться
Вам нужно только буквенноцифровое обозначение, точнее, название элемента. Все то что цифрами и относится к контактам - сотрите и забудьте.
На пальцах да и так вот "дистанционно", даже такую простую схему, Вам никто не расскажет. Попробуйте найти человека хотя бы с минимумом опыта в сборке схем. Это будет намного проще.
Это не отказ - просто совет.
ПPOPAБ написал :
Коллеги, гляньнте на предмет "косяков".
Если честно, то вся схема сплошной "косяк". Ни одна лампочка даже моргнуть не сможет. И реле надо, как минимум, с тремя группами контактов. И кнопка "Сброс" нужна с замкнутым контактом. И проводки все надо перепаять, разумеется ...
Самый простой способ это чтобы товарисч купил бы релюхи типа РП21, РП77, РП78 и иже подобное а уж потом что-то изощрять. Мы(Вы) не знаете что можно купить из этого в Белгороде (или в другом месте). Самое главное что приобретет Levit. И уже исходя из этого и проставлять номера контактов , рисовать схемки и т.д. Зачем надо выпендриваться с 2-мя парами контактов если место установки не регламентирует???
avmal написал :
Уже лучше - можно даже лампочку зажечь, но не более того ...
Вариант 1 :С подхватом и блокировкой, с кнопкой сброс. Вариант 2:Кнопки с механической блокировкой. Стоповый грибок здесь вполне уместен.
2 Levit Т.е. схему даже в таком виде Вы не можете прочитать? Какие обозначения или надписи добавить, что-бы было понятно ? Поменять расположение элементов, нарисовать провода разными цветами?
Какие реле или небольшие пускатели Вы можете приобрести?
2 Ким тоже правильно , "плясать" от доступных аппаратов! Пытаюсь нарисовать схемку доступно для непрофессионалов.. Из спортивного интереса хочу, перевести электрический на общедоступный. Чем проще- тем лучше..
P.S. Если использовать реле времени, кнопка сброс и "подхватки" тоже не нужны, контактов на РВ-шках достаточно.
ПPOPAБ написал :
Вариант 2:Кнопки с механической блокировкой.
смысла в этоом варианте не вижу. Механическая блокировка - это лишнее место неисправности. Только электрическая блокировка, т.е. 1-й вариант
ПPOPAБ написал :
Чем проще- тем лучше..
Все правильно
ПPOPAБ написал :
Если использовать реле времени, кнопка сброс и "подхватки" тоже не нужны
вариант и неплохой. Два минуса - лишние расходы и доп. усложнение схемы. Если с обычными РП разодраться проблема, то третье реле добавит еще большую проблему.
ПPOPAБ написал :
Вроде проще должно получится, вроде не не дорого.
Реально но все равно от обычных будет подороже да и такие еще поискать надо. Levit - посмотрите тоже как вариант. Наименование не даю, их подобно похожих хватает. Надо тоже 2 шт.
Да. Любые два реле из вышеприведённых. Две кнопки с нормально открытыми контактами. Два светильника, с лампочками. Двухполюсный автомат 2-6А. Провод с вилкой. Дальше подскажем.
2 рыле рп 21 24 вольта и трансформатор на 24в, ну чтобы он из 220 делал 24.
Я хочу чтобы было 2 лампочки звонок и две конопки ну или если еще одна нужна для того чтобы разомкнуть цепь то тоже неплохо.
Да и чтобы звонок звинел во время нажатия одной из кнопок.
Levit написал :
Теперь собрать это все по последней схеме??
Теперь схему Ваших реле дайте.(она от номера паспорта еще зависит) С цифрами на выводах. Упс, звоночек один , на 24 вольта?
Пару предохранителей , и какой-нибудь выключатель. Шнур с вилкой..
А чего там писать? 11, 21, 31 - подвижные контакты, 12, 22, 32 - нормально замкнутые, 13, 23, 33 - нормально разомкнутые, А и В - обмотка ... Если РП-21-003 ...
Levit написал :
как соотнести номера контакктов 1,2,3,4 с 12,13,14 о которых пишет avmal ???
Так у вас реле на руках. Надеюсь с розетками их купили? А о соотношении уже у вас должны спрашивать, правда, я уже всё расписал. Или вы подвижный контакт на схеме не можете отличить от нормально замкнутого или нормально разомкнутого?
Значит у вас РП-21-004, о чём можно было сразу сказать, а не перечислять контакты, которые уже были перечислены, толко вместо 3 контакта у вас почему-то 4 ...
avmal написал :
11, 21, 31 - подвижные контакты, 12, 22, 32 - нормально замкнутые, 13, 23, 33 - нормально разомкнутые, А и В - обмотка ... Если РП-21-003 ...
Levit написал :
РЕбят ну нету у меня таких контактов.
avmal написал :
Так у вас реле на руках.
ПPOPAБ написал :
Теперь схему Ваших реле дайте.
Наша песня хороша, начинай сначала... Или напишите как их (реле) правильно зовут, полностью, а не только тип. Паспорт у них есть? Лучше схему, как на схеме.. Тьфу, каламбур получился.
Да позвоните их, на худой конец! Что там с чем соединяется и рассоединяется.
Я написал схему - ну тоесть номера контактов которые на корпусе. паспорта нет. какине цифры с чем соединять вы то другие норме пишите а у емня вот так на корпусе
На схеме, цифры на реле 3 и 4 = подвижные контакты. 5 и 6 = нормально замкнутые. 7 и 8 = нормально разомкнутые.
На вашем РП21 11, 21, 31, 41 подвижные контакты, 12, 22, 32, 42 нормально замкнутые. То что заканчивается на 4 = ? подайте напряжение (24В) на катушку А и В. И проверьте есть-ли цепь между 11-14 и 21-24 .. Если да, это и будут нормально разомкнутые контакты.
Может это автомобильная релюшка?
Levit написал :
Напрямую все норм. один щелчек и держиться язычек.
Вы обе катушки проверили или одну? Если и вторая работает так-же , проверьте схему...
Может на одной катушке поменять выводы А и В местами. У вас точно трансформатор, в смысле без выпрямителя? Да уж, фотки были-бы не лишними...
