Ремонт сварочных инверторов

и где поискать схему тож не посоветуешь, плату то восстановить легко, а вот межплатное соединение через шлейф проводов - это загвоздка, наугад менять 7 проводков опасно

kaluchyi23 написал :
и где поискать схему тож не посоветуешь

на сайте Валволодина много схем. Сфоткай с норм. разрешением со стороны деталек, може найду у себя чего то.

а если не найдется - ну, ничего страшного. Придется срисовать, день-два потратить. Зато потом по схеме можно отремонтировать будет.

kaluchyi23 написал :
где поискать схему тож

Написал в личку.

Алексей бел написал :
бесплатно даю схемы и консультирую по ремонту инверторов . большой опыт.

Здравствуй Алексей. Подскажи пожалуйста .
У меня АППАРАТ СВАРОЧНЫЙ ИНВЕРТОРНЫЙ TECNOWELD MONSTER (ТЕХНОВЕЛД МОНСТР) 240 MMA ... сгорели две платы
1)BASE5679
2)AWELKO POWER 5679
они спаренные. Плата №2 сгорела наглухо вместе с дорожками
В инете нашел "AWELCO AW5679 Плата логики и мощности"80А подойдет она или нет в место AWELKO POWER 5679 к этому монстру
плату №1можно востановить, а вот вторую нет
заранее благодарен
С уважением Анатолий

Алексей бел написал :
бесплатно даю схемы и консультирую по ремонту инверторов . большой опыт.

здравствуйте, Алексей! мне нужна схема по сварочному инвертору техновелд монстер 205
stas_davletshin@mail.ru

stas написал :
здравствуйте, Алексей! мне нужна схема по сварочному инвертору техновелд монстер 205
stas_davletshin@mail.ru

почитайте

схема Tecnoweld Monster 170

а вообще, Авелку лучше выбросить и купить любого другого современного китайца, НЕ ДВУХПЛАТНОГО ВТУЛОЧНОГО.

ГОСТ написал :
схема Tecnoweld Monster 170

Что то не открывается, может по русски, как открыть ссылку?
Или в почту rgs38it@mail.kamchatka.ru
Удачи.

Юрий_Ф А. Нужно скопировать ссылку и вставить в новом окне, открывается.
Сейчас на другой залью. это та же Авелка200.

ГОСТ написал :
А. Нужно скопировать ссылку и вставить в новом окне, открывается.

Спасибо!!!!
Удачи

ГОСТ написал :
Нужно скопировать ссылку и вставить в новом окне, открывается.

С этого жлобского файлообменника вместо пдф-ки через кучу страниц качается их прога для скачивания.
Залил.ру совсем другое дело.

ЗЫ.Обычная история-на сайте техновельда никаких упоминаний о собственных инверторах.
Компания занимается сваркой,перечень оборудования-есаб,линкольн и т.д.

подскажите пожалуйста по ремонту инвертора SW-227, при включении уходит в защиту... на что обратить внимание или может есть принципиальная схемка?!

NAMOR На фото платы и корпуса бы взглянуть.

ГОСТ написал :
На фото платы и корпуса бы взглянуть

NAMOR написал :
может есть принципиальная схемка?!

Только после того, как запатентуют все ноу-хау и в книгу рекордов Гинесса попадут

NAMOR написал :
подскажите пожалуйста по ремонту инвертора SW-227, при включении уходит в защиту...

Дык, на них гарантия 5 лет. В ремонт!!!

avaks написал :
гарантия 5 лет. В ремонт!!!

Точно

Алексей бел написал :
Расширяем гарантию на наши сварочники до 5 пяти лет. это касается также всех ранее проданных аппаратов с меньшем сроком гарантии. гарантией .

т.е. сварочник проданный 3 года назад с гарантией 1 год сейчас вновь получил гарантию ещё на два года.

Здравствуте!Имеется аппарат PROFHELPER SOLUTION 140A в нерабочем состоянии.Блок управления полностью залит эпоксидкой примерно квадрат 4*8см толщина 5мм.При последнем включении из него вырвался дым из обраэовавшейся дырки.Где можно найти такой блок или чем заменить?Посоветуйте пожалуйста.

RESHA56 написал :
Здравствуте!Имеется аппарат PROFHELPER SOLUTION 140A в нерабочем состоянии.Блок управления полностью залит эпоксидкой примерно квадрат 4*8см толщина 5мм.При последнем включении из него вырвался дым из обраэовавшейся дырки.Где можно найти такой блок или чем заменить?Посоветуйте пожалуйста.

Это случаем не аналог Телвина ? ну и, как всегда, на плату бы глянуть.

вот один товарищ расковырял от похожего аппарата сборку от BestWeld и схему набросал, может и она

7351 написал :
Только после того, как запатентуют все ноу-хау и в книгу рекордов Гинесса попадут

Где то в 50-70% удается отремонтировать по аналогичным схемам. Далеко не на все аппараты удается найти схемы по их названиям.
Впрочем, могу и не приставать с вопросами по фото плат.

ГОСТ написал :
Это случаем не аналог Телвина ? ну и, как всегда, на плату бы глянуть.

да про фото не пдумал прежде чем писать вопрос.завтра постараюсь фото скинуть.Спасибо.

RESHA56 а та схемка, которую скинул, не похожа ? По кол. ног и расположению питающих цепей ?

ГОСТ Все будет видно звтра.Аппарат лежит в гараже.

Здравствуйте! Полный тупик с аппаратом LORCH H180t. Плата трёхслойная, срисовать- это годы.Если кто имел дело, прошу помочь со схемой. Моргает светодиод t*. Защиты по температуре и по вых. току проверял в норме (при иммитации меняется мерцание светодиода). 3 мерцании с паузой. Определить даташиты проблемма т.к. залиты.

nikval написал :
Плата трёхслойная, срисовать- это годы.

Трехслойная плата ?

Тоже был удивлён.

nikval так она действительно 3-х слойная ?

п.с. наверное, дешевле её выбросить, и купить что нибудь удобоваримое.

ГОСТ написал :
наверное, дешевле её выбросить, и купить что нибудь удобоваримое.

аппарат довольно таки дорогой. С 2-мя мне повезло, а вот тут застрял. "картина маслом" - в смысле схемы и монтажа и тех. хар-х.

nikval в нек. апп. сделал ремонтные платы, и их ставил. т.е. выбрасывал родные вообще. так было разумнее, надежнее и дешевле.

ГОСТ написал :
Трехслойная плата ?

В ЭСАБ Caddy Arc251 тоже 3-х слойка. Недавно восстанавливал внутренние обрывы - это пипец.

avaks написал :
Дык, на них гарантия 5 лет. В ремонт!!!

он уже кем то не очень удачно ремонтный, так что вопрос все же актуален!
После включения когда регулятор тока примерно от 5 А до 60 А горит желтый светодиод (защита) и сам инвертор слышно как пищит, может все же кто то с подобным сталкивался?!

Помогите советом , второй раз повредился инвертор КЕНТАВР ММА 180 IGBT . Первый ремонт сделали по гарантии , а сейчас гарантия кончилась а за диагностику просят 1 т.р.. первый раз пошёл дым , сейчас ток по электронному табло регулируется а на выходе миливольты. может кто видел сей аппарат в ремонте или подскажет клоном какого аппарата является это чудо китайпрома?

joha написал :
BestWeld и схему набросал, может и она

Так может он полностью схемку набросал, к стати с какой модели?
16 выводный вроде как на BestWeld Maestro стоит?

RESHA56 написал :
Блок управления полностью залит эпоксидкой примерно квадрат 4*8см толщина 5мм.

Было несколько типов модулей (кол-во выводов и разный цвет) поэтому фото платы.
Удачи.

RESHA56 написал :
Все будет видно звтра.Аппарат лежит в гараже.

зеленый квдрат -это и есть блок управления-15выводов.где можно найти такой блок?

RESHA56 написал :
зеленый квдрат -это и есть блок управления-15выводов.где можно найти такой блок?

Плата очень похожа не Телвин Технику. Есть полные схемы на нее. Плату поискать только в рем. мастерских по сварочникам (может у кого то убитый валяется), или делать самому. Кто то где то выкладывал самодельную печатку, не помню где.

Могу схемы Телвина сбросить.

ГОСТ скидывай.Спасибо.

RESHA56 Здесь неск. схем. Там есть схема модуля управления и его распиновка выводов. Нужно посмотреть по плате, что куда идет, и поподробней плату - какие драйвера (на ТГР или оптронах), как сделан блок питания, подключения транса тока. И фото платы с хорошим качеством, чтобы взглянуть.

в этих БУ как в Ресанте вроде

tehsvar написал :
В ЭСАБ Caddy Arc251 тоже 3-х слойка. Недавно восстанавливал внутренние обрывы - это пипец.

Сложно, но возможно. Они выложили схемы на свои аппараты ESAB. Здесь всё глухо по LORCH.Если не найду схемы-придётся отказатся от обслуживании (пусть берут аппараты более разумные, а эти можно поставить на сервант для гламура).

ГОСТ написал :
Здесь неск. схем. Там есть схема модуля управления и его распиновка выводов. Нужно посмотреть по плате, что куда идет, и поподробней плату - какие драйвера (на ТГР или оптронах), как сделан блок питания, подключения транса тока. И фото платы с хорошим качеством, чтобы взглянуть.

хорошо. попробую.

Всем привет! Подскажите по инвертору ЕДОН ММА200.
Работал очень мало. Визуально все целое, при включении появляется +300В, но не запускается импульсный БП +24В, на его выходе около +0,5В. Раз было включился, щелкнуло реле, появилось на выходе +56В на две-три секунды и пропало, не успел померить выход БП +24В. Повторно не включается. Резистор 3Вт 510кОм выпаивал - целый. Схема очень похожа на эту:

PS: при касании затвора полевика IRFPF40 БП запускается...

nikval написал :
Они выложили схемы на свои аппараты ESAB.

Они выложили обрывки. Части схем. Мы сами и есть сервисцентр Эсаба.

слава14797 написал :
Всем привет! Подскажите по инвертору ЕДОН ММА200.
Работал очень мало. Визуально все целое, при включении появляется +300В, но не запускается импульсный БП +24В, на его выходе около +0,5В. Раз было включился, щелкнуло реле, появилось на выходе +56В на две-три секунды и пропало, не успел померить выход БП +24В. Повторно не включается. Резистор 3Вт 510кОм выпаивал - целый. Схема очень похожа на эту:

Нужно первым делом отключить +300В от силовой части и привести в порядок БП. Затем проверить ШИМ и работу драйверов, и только потом включать силовую, и то, вначале через лампу.

NAMOR написал :
подскажите пожалуйста по ремонту инвертора SW-227, при включении уходит в защиту... на что обратить внимание или может есть принципиальная схемка?!

Не теряйте зря времени, высылайте нам . мой телефон 8 951 135 04 89. гарантия на ваш аппарат продлена.

NAMOR написал :
он уже кем то не очень удачно ремонтный, так что вопрос все же актуален!
После включения когда регулятор тока примерно от 5 А до 60 А горит желтый светодиод (защита) и сам инвертор слышно как пищит, может все же кто то с подобным сталкивался?!

немонимаю - зачем лазить в гарантийный аппарат ??

слава14797 написал :
Всем привет! Подскажите по инвертору ЕДОН ММА200.
Работал очень мало. Визуально все целое, при включении появляется +300В, но не запускается импульсный БП +24В, на его выходе около +0,5В. Раз было включился, щелкнуло реле, появилось на выходе +56В на две-три секунды и пропало, не успел померить выход БП +24В. Повторно не включается. Резистор 3Вт 510кОм выпаивал - целый. Схема очень похожа на эту:

PS: при касании затвора полевика IRFPF40 БП запускается...

Впаяйте ещё один резюк 510К и не парьтесь

alex175 написал :
Помогите советом , второй раз повредился инвертор КЕНТАВР ММА 180 IGBT . Первый ремонт сделали по гарантии , а сейчас гарантия кончилась а за диагностику просят 1 т.р.. первый раз пошёл дым , сейчас ток по электронному табло регулируется а на выходе миливольты. может кто видел сей аппарат в ремонте или подскажет клоном какого аппарата является это чудо китайпрома?

в китайских аппаратах ток по таблу всегда регулируеться, на выходе только милливольты....

Так это рабочее состояние или повреждение ? А на шильдике нарисовано , что хх 68 в - замыкал кабели накоротко ни искры ничего нет , проверил диоды на выходе целые, в транзисторах диоды тоже звоняться правильно . Мож куда ёщё ткнуться ? Вчера посмотрел , что делали по гарантии - поменяли мощный резистор на входе после моста его замыкают контакты реле.

бобик однозначно здох

Алексей бел, просто подпаять к имеющемуся резистору еще один параллельно ???
PS: проще спаять самому, чем ремонтировать чужое, да еще и в лаке...

alex175 написал :
поменяли мощный резистор на входе после моста его замыкают контакты реле.

Так проверьте энтот резистор. У вас контакты реле не контачат, вот он и горит . Моща через него прёт, а не через замкнутое реле. Мож кондёр прошило.

tehsvar написал :
Так проверьте энтот резистор. У вас контакты реле не контачат, вот он и горит . Моща через него прёт, а не через замкнутое реле. Мож кондёр прошило.

резистор проверил - 143 Ом сделали в СЦ из 3шт последовательно . а вот реле проверю и кондёры проверю 4шт по 400 мкфх350 в, спасибо за совет , ток всё равно без схемы неинтересно.

alex175 написал :
резистор проверил - 143 Ом сделали в СЦ из 3шт последовательно . а вот реле проверю и кондёры проверю 4шт по 400 мкфх350 в, спасибо за совет , ток всё равно без схемы неинтересно.

А срисовать ? Если схема не найдется.

Да тут она была где-то . На форуме.

Алексей бел написал :
Впаяйте ещё один резюк 510К и не парьтесь

Впаял резистор 1 МОм, потом еще один 1 МОм, - БП три раза запустился и перестал запускаться. Видимо надо выпаивать каждую деталь и проверять
PS: заменил пару сомнительных диодов 4148 (а может и нормальных, - при выпаивании из-за лака разломались), резистор поставил 300 кОм (два последовательно по 150 кОм МЛТ-2). На время экспериментов взял отдельный диодный мост и емкость 100мкФ*450В. Теперь блок питания +24V вроде нормально стартует, лишь пару раз стартонул с задержкой в две-три секунды, - можно забить на это ??

какую часть срисовать ? входную - там просто 4 кондёра мост реле и резистор а основная плата куча мелочёвки и два трансика. может кто-то видел схему хоть похожую ? 6 диодных сборок на выходе и 4 IGBT транзистора на транс силовой нагружены.

tehsvar написал :
Да тут она была где-то . На форуме.

а где поискать на форуме ?

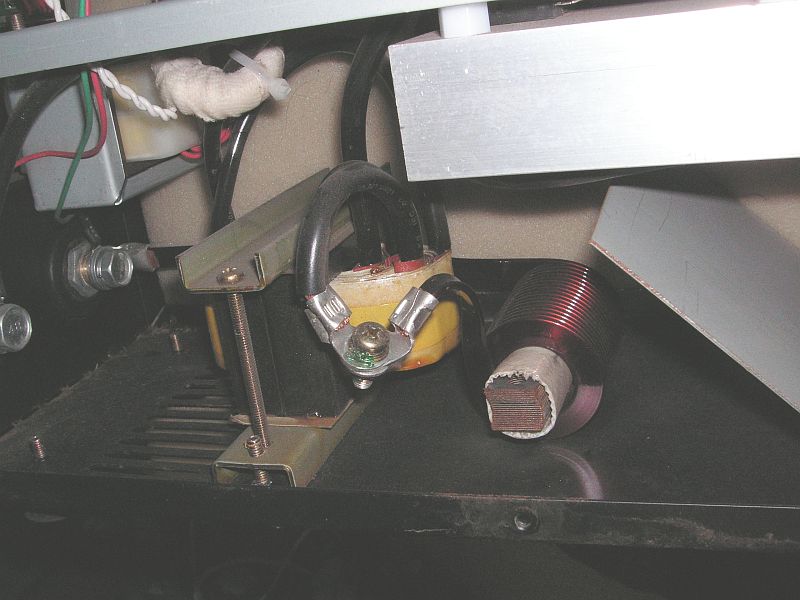

Привет сварочный инветор CITIG 1700 DC
Не работает блок питания

alex175 написал :
какую часть срисовать ? входную - там просто 4 кондёра мост реле и резистор а основная плата куча мелочёвки и два трансика. может кто-то видел схему хоть похожую ? 6 диодных сборок на выходе и 4 IGBT транзистора на транс силовой нагружены.

Урезанная схема brima-arc160. Не советую проверять блокировку в блоке управления включённом аппарате. Может быть ба-бах по разрядке электролитов (никакая предостороженность не спасёт). Если всё в норме, надо разъеденить выходной разъём на транс и измерить индуктивность, если около *0*-ля,то надо смотреть после транса все цепи.

Вчера общался в мастерской где ремонтировали несколько аппаратов КЕНТАВР , после того как сказал название аппарата меня сразу перебили и сказали , что этому аппарату вынесли приговор - нерабочая схема т.к. не помогает ни точная настройка после ремонта ни замена плат через производителя , через время аппараты возвращаются в ремонт и долго не служат ;( была озвучена цена ремонта моего аппарата 4,5 т.р. , в общем расстроен по самое нехочу . придётся покупать другой аппарат .
В свете этой информации вопрос к Алексей бел возможно ли заменить потроха на другие более надёжные (стоимость) ? или на полку а сегодня в магазин идти.

alex175, КЕНТАВР - это тот, что на фото выше ? Похож на стандартные ММА, ИСА, ZX-7. Полный мост на 4-х транзисторах. ШИМ-3525? Только плата внизу непонятная. Разобраться с управлением, или, может, даже переделать на понятное, на макетке собрать в конце-концов.

Больше похож на brima-arc160 как написал nikval, даже диоды как на схеме а плата (она вверх торчит от основной платы) похожа на плату управления бримы. а шим не смог под лаком разобрать.
Сейчас вернулся из магазина предложили за 4700 какой-то простенький синий инвертор вильмастер 160 или фубаг ир 180 за 5900. Вот и сравниваю сценой ремонта (4500)...
и про макетку уже думал ссылочки разные почитал , времени не особо много. пока приходится варить старым трансиком на 200 А с механической регулировкой. но после опытов с инвертором небо и земля в пользу инвертора.

alex175 написал :
Больше похож на brima-arc160 как написал nikval, даже диоды как на схеме а плата (она вверх торчит от основной платы) похожа на плату управления бримы.
Сейчас вернулся из магазина предложили за 4700 какой-то простенький синий инвертор вильмастер 160 или фубаг ир 180 за 5900. Вот и сравниваю сценой ремонта (4500)...

Всё, что угодно, но только не Гусееобразное !

гусеобразные это какие ?

alex175 написал :
гусеобразные это какие ?

Двухплатные "втулочные". ИМС, Гусь, Авелки, Фубаги, ТР 3200, 4000 и др.

понял спасибо , буду смотреть.

alex175 написал :
понял спасибо , буду смотреть.

С ними гемор при ремонте. (мягко сказано).

alex175,
Насколько помню этот КЕНТАВР, давно это было. ШИМ там стоит 3846, она кажись помощнее чем 3845, и с ее выходов, без промежуточных транзисторов 8050 и 8550 (как на ARC) прямо в затворы Z24 и 9Z24. После них (как и в ARC) на ТГР, далее очень примитивные драйвера, проще даже чем в ARC (4 шт), и далее на ключи. С ключей через 2 шт емкости на трансформатор, или там 2 транса, не помню, далее силовой выпрямитель и клемы. Метода ремонта точно такая же как в ARC, единственное это то, что верхняя плата запускается лишь только в куче со всеми остальными (это отличие от ARC). Сборка/разборка чуть муторнее чем в ARC, потому что все уж там минимизировано и напичкано.

s237 написал :
alex175,
Насколько помню этот КЕНТАВР, давно это было. ШИМ там стоит 3846, она кажись помощнее чем 3845, и с ее выходов, без промежуточных транзисторов 8050 и 8550 (как на ARC) прямо в затворы Z24 и 9Z24. После них (как и в ARC) на ТГР, далее очень примитивные драйвера, проще даже чем в ARC (4 шт), и далее на ключи. С ключей через 2 шт емкости на трансформатор, или там 2 транса, не помню, далее силовой выпрямитель и клемы. Метода ремонта точно такая же как в ARC, единственное это то, что верхняя плата запускается лишь только в куче со всеми остальными (это отличие от ARC). Сборка/разборка чуть муторнее чем в ARC, потому что все уж там минимизировано и напичкано.

чё гадать. посмотреть надо.

s237 написал :
ШИМ там стоит 3846, она кажись помощнее чем 3845

3845 одноканальная на однотакт, 3846 для двухтакта двухканальная

joha,
Прошу пардону, я имел ввиду 3846 в сравнении с 3525 как в ARC, написал и не прочел перед отправкой. Сори.

ГОСТ написал :
чё гадать.

Примерно так.
Пришлось разбить.
Удачи

Примерно так, но помню, что дежурка была без микры, точно такая же как в ARCах.

Вот у меня и крякнул GYSmi-165 .
При включении на секунду загорается индикация а потом начинает быстро моргать цифра установленого тока. Сварка не происходит.
В TiG режим индикатор горит нормально,варит или нет в этом режиме не знаю -нет пока горелки.
Ток в сети нормалный но для проверки включал в другой сети - изменений не было.
Может есть какие предположения?

brodiaga29 написал :
Может есть какие предположения?

80% стойка междуплатная отвалилась, как здесь

7351 написал :
80% стойка междуплатная отвалилась

Нет,стойки все надежно стоят.

brodiaga29 написал :
Нет,стойки все надежно стоят.

А Вы все болты откручивали и шевелили стойки пинцетом или чисто на глаз?
Если не стойка, то нужно все последовательно проверять самому, если умеете и есть чем, или идти в сервис на диагностику

7351 написал :
А Вы все болты откручивали и шевелили стойки пинцетом или чисто на глаз?

Болты откручены,шатал пальцем(пытаюсь отпаять гребенку) .Лезу сам от безвыходности и нужды.
Работа стоит,а новый смогу купить месяца через два,сервис не потяну.
Может по сарафанному радио кого за спасибо найду.

brodiaga29 написал :
Болты откручены,шатал пальцем(пытаюсь отпаять гребенку) .Лезу сам от безвыходности и нужды.
Работа стоит,а новый смогу купить месяца через два,сервис не потяну.
Может по сарафанному радио кого за спасибо найду.

Гребенку можно раскусить кусачками, а потом впаять новую. Если есть где купить. Стоит копейки. Правильно называется - межплатное соединение.

ГОСТ написал :
Гребенку можно раскусить кусачками, а потом впаять новую.

Уже поздно ,вырвал случайно с платы. Поэтому думаю на обрыв дорожек припаять проводки и сделать подвижное и разъёмное соединение.
Выложил на страничке "В контакте" просьбу о помощи хотя бы в выявлении неисправности,надеюсь поможет.

brodiaga29 написал :
Уже поздно ,вырвал случайно с платы. Поэтому думаю на обрыв дорожек припаять проводки и сделать подвижное и разъёмное соединение.
Выложил на страничке "В контакте" просьбу о помощи хотя бы в выявлении неисправности,надеюсь поможет.

Транзисторы визуально целые ? Черноты и дыр в них нет ? А гребенка - это фигня, восстановить нет сложностей. Разъёмную (как в Авелко) не рекомендую.

ГОСТ написал :
Транзисторы визуально целые ? Черноты и дыр в них нет ?

Визуально всё цело.

ГОСТ написал :
А гребенка - это фигня, восстановить нет сложностей.

Да гребенка ладно,дорожки порвал,вот с ними придёться по ковыряться

ГОСТ написал :
Разъёмную (как в Авелко) не рекомендую

Почему?

brodiaga29 написал :
Визуально всё цело.Да гребенка ладно,дорожки порвал,вот с ними придёться по ковыряться

дорожки - тоже фигня, не стоит и внимания. Нашли живое место на дорожке - зачистили и проводком припаять к ноге гребенки.
Звякни транзисторы, затвор - э - к. Потом диоды выходные.

brodiaga29 написал :
Почему?

Были в ремонте из-за нарушения контакта в ней. Работа на улице - конденсат, тепло, окисел, и .... бум.

ГОСТ написал :
Были в ремонте из-за нарушения контакта в ней. Работа на улице - конденсат, тепло, окисел, и .... бум.

Значит загерметизирую контакт. Хотя ближе к делу видно будет.

ГОСТ написал :
дорожки - тоже фигня, не стоит и внимания. Нашли живое место на дорожке - зачистили и проводком припаять к ноге гребенки.

Типа того и буду делать. Как только гребенку зафиксировать на плате чтоб не гуляла?

ГОСТ написал :
Звякни транзисторы, затвор - э - к. Потом диоды выходные.

Мультимер есть но как транзисторы прозвонить не знаю.
Я самоучка и не всё знаю

brodiaga29 написал :
Значит загерметизирую контакт. Хотя ближе к делу видно будет.

Не загерметизируешь. Это невозможно. А в разъёме гребенки (мама) касается только 2-я сторонами штырька. Это ненадежные соединения.

brodiaga29 написал :
Типа того и буду делать. Как только гребенку зафиксировать на плате чтоб не гуляла?

Мультимер есть но как транзисторы прозвонить не знаю.
Я самоучка и не всё знаю

Забудь пока про гребенку.
Вообще, если не сталкивался - то лучше спецам отдать, геморное это дело.
Единственно, в любом случае полезно для себя знать (шоб мастера не надурили) звякнуть транз. и диоды.
Прозваниваем транзисторы. Тестер ставим в режим прозвонки диодов, (обычно с зуммером) и касаемся (слева - затвор, посредине - коллектор, крайний справа - эмиттер). Пищать и показывать 0 -е сопротивление не должен ни в одной комбинации. Там транзисторы запараллелены, т.е. каждый звонить не нужно, звоним секцию которая справа и слева.

кстати, если надо, схему сброшу.
кстати, там разъём есть, его проверить.

ГОСТ написал :
Прозваниваем транзисторы. Тестер ставим в режим прозвонки диодов, (обычно с зуммером) и касаемся (слева - затвор, посредине - коллектор, крайний справа - эмиттер). Пищать и показывать 0 -е сопротивление не должен ни в одной комбинации. Там транзисторы запараллелены, т.е. каждый звонить не нужно, звоним секцию которая справа и слева.

Ясно.Спасибо.
А как отличить транисторы от диодов выходных? Для меня всё с тремя лапками это транзистор

brodiaga29 написал :
Ясно.Спасибо.
А как отличить транисторы от диодов выходных? Для меня всё с тремя лапками это транзистор

м-м-м... Может, все таки к спецам ?

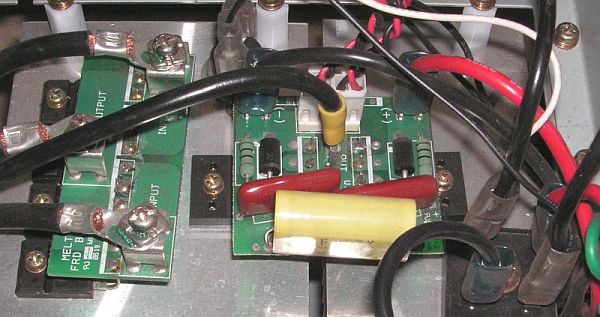

щас фото найду и подпишу...

ГОСТ написал :
кстати, если надо, схему сброшу.

Да я в схемах почти полный ноль.

ГОСТ написал :
кстати, там разъём есть, его проверить.

Что за разъём?

ГОСТ написал :
м-м-м... Может, все таки к спецам ?

Ситуация жизни сложилась та что пришлось влезать в долги,поэтому денег на мастеров нет

brodiaga29 написал :
Да я в схемах почти полный ноль.Что за разъём?

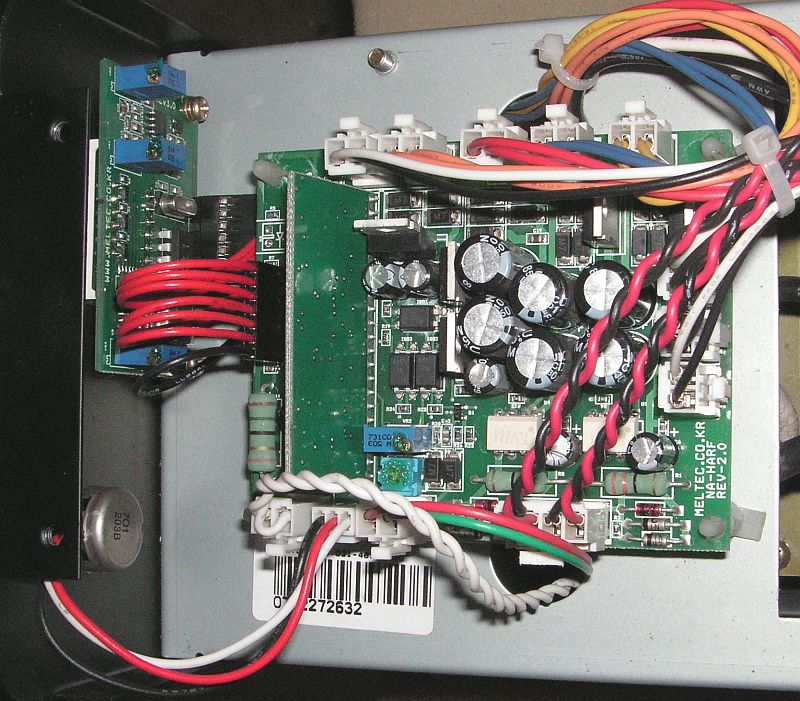

шлейф в передней части.
да, а силовая плата мачмалой типа термоклея не залита ?

ГОСТ написал :
шлейф в передней части.

Шлейф управления?

ГОСТ написал :
да, а силовая плата мачмалой типа термоклея не залита ?

Герметиком залито частично.

brodiaga29 написал :
Герметиком залито частично.

хренова

[

]()

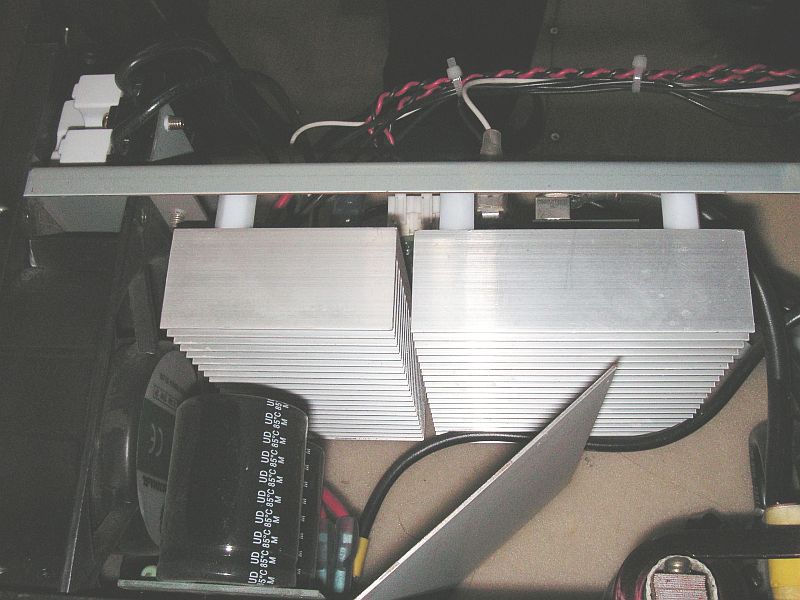

типа такого ?

[

]()

ГОСТ написал :
типа такого ?

Поменьше но похоже.

Ладно,я спать.
Завтра отпишусь по прозвонке.

brodiaga29 написал :
Поменьше но похоже.

Ладно,я спать.
Завтра отпишусь по прозвонке.

ОК

Мужики. В сервис или ....... Уже сделано много того, что помешает (однозначно) даже в сервис его сдать.
